Опис

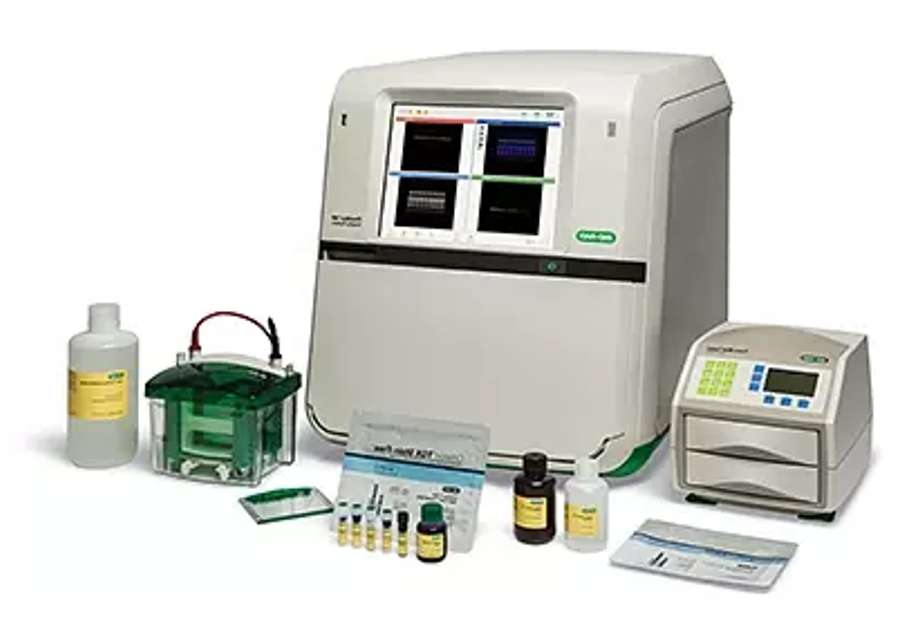

ChemiDoc MP Imaging System — це повнофункціональний інструмент для візуалізації та аналізу гелів і вестерн-блотів. Він розроблений для мультиплексного флуоресцентного вестерн-блотингу, хемілюмінесцентного детектування, гелевої документації та технології отримання зображень без барвників (Stain-Free*).
Застосування та використання:
- електрофорез — візуалізація та документування гелів з нуклеїновими кислотами, а також білкових гелів, у тому числі без використання барвників (Stain-Free*);
- блотинг — ідентифікація та кількісна оцінка білків, нуклеїнових кислот, взаємодій білок-ліганд тощо за допомогою флуоресценції, хемілюмінесценції,колориметричного виявлення або Stain-Free* технології.
Особливості та переваги:
- універсальна гнучка візуалізація — отримання точного, відтворюваного флуоресцентного, хемілюмінесцентного та колориметричного виявлення, аналіз і документування гелів та блотів в одній системі;
- більш широкий діапазон флуоресцентних репортерів (RGB, далекого червоного та ближнього інфрачервоного діапазону), включаючи флуорофори StarBright);
- мультиплексний флуоресцентний вестерн-блотинг — виявляйте до трьох білків одночасно та усувайте потребу у повторному дослідженні;
- простота використання — функції приладу включають автоматичний вибір оптимального джерела світла для програми, автофокусування, автоматичну експозицію та функції попереднього перегляду, які забезпечують оптимальні зображення;
- нормалізація білків без барвників (Stain-Free*) — візуалізація без барвників дозволяє нормалізувати смуги до загального білка як у гелях, так і в блотах; усуває потребу в “білках домашнього господарства”;
- доступний набір кваліфікації для встановлення/експлуатації, дотримання інструкцій якого гарантує, що встановлення та калібрування виконано належним чином для суворо регульованих лабораторних умов;
- виконання вестерн-блотингу без барвників (Stain-Free*) за допомогою системи ChemiDoc MP дає можливість швидко оцінити електрофорез і якість перенесення блоту перед подальшими дослідженнями, виконати нормалізацію загального білка та мультиплексування з використанням широкого спектру флуорофорів.
Включені компоненти:
- внутрішній комп’ютер із програмним забезпеченням Image Lab Touch;
- 12” сенсорний дисплей;
- програмне забезпечення Image Lab для встановлення на Ваш комп’ютер;
- лоток для зразків Блот/УФ/Stain-Free* для гелів та блотів Bio-Rad, флуоресцентного мультиплексування, хемілюмінісцентного виявлення, етидію броміду та SYPRO Ruby.
Міні- та міді-гелевий вестерн-блотинг без барвників включає:
- систему обробки зображень ChemiDoс MP;
- камеру для електрофорезу Mini-PROTEAN Tetra Cell, 4 гелі або Criterion Cell;
- блок живлення PowerPac Basic;
- систему Trans-Blot Turbo;
- білкові гелі 4–20% Mini-PROTEAN TGX Stain-Free або 4–20% Criterion TGX Stain-Free;
- буфери, пакети для перенесення з нітроцелюлозою, мембрани Immun-Blot LF ПВДФ та інші витратні матеріали.
Додаткові компоненти:
- білий лоток для зразків Coomassie Blue, мідних, срібних і цинкових барвників;
- блакитний лоток для роботи з нуклеїновими кислотами з GelGreen або будь-якою фарбою SYBR;
- тримач для лотків ChemiDoc і УФ-щитка;
- шаблони гелевого вирівнювання для ChemiDoc MP і ChemiDoc;
- УФ-захисний екран для ChemiDoc MP і ChemiDoc.
* Технологія візуалізації Stain-Free базується на використанні реактивів, які містять запатентовану тригалогенну сполуку, для формування поліакриламідного гелю. При дії УФ-випромінювання, тригалоген активує залишки Триптофану у білках та робить ваші зразки чудово видимими без використання додаткових барвників. Даний спосіб візуалізації білків дорівнює чутливості гелів, забарвлених Кумасі. Технологія дозволяє візуалізувати білки як у гелі, так і на мембрані для блотингу.
Характеристики ChemiDoc MP
Характеристика | Значення | Характеристика | Значення |
---|---|---|---|
Можливості автоматизації | Динамічний діапазон | >4 порядків | |
Технологія Smart Tray | автоматичне розпізнавання лотка та встановлення параметрів зображення та програмного забезпечення | Джерело збудження | транс-УФ, 302 нм збудження; epi-white; транс-white (необхідний Білий лоток); транс-blue, 450 - 490 нм збудження (необхідний Синій лоток); epi-blue, 460 - 490 нм збудження; epi-green, 520 - 545 нм збудження; epi-red, 625 - 650 нм збудження; epi-far red, 650 - 675 нм збудження; epi-near IR, 755 - 777 нм збудження |
Автофокус | попередньо калібрований фокус для будь-якого збільшення та висоти зразків | Фільтри та застосування | 590/110 нм стандартний фільтр для візуалізації блотів, білкових та ДНК гелів; хемілмінісцентний фільтр; 518 - 546 нм фільтр для флуорофорів та барвників зі збудженням в синьому діапазоні; 577 - 613 нм фільтр для флуорофорів та барвників зі збудженням в зеленому діапазоні; 675 - 725 нм фільтр для флуорофорів та барвників зі збудженням в червоному діапазоні; 700 - 730 нм фільтр для флуорофорів та барвників зі збудженням в дальньому червоному діапазоні; 813 - 860 нм фільтр для флуорофорів та барвників зі збудженням в ближньому ІЧ діапазоні |
Автоекспозиція | 2 режими: швидкий та оптимальної автоекспозиції, для усіх блотів та програм | Вихідні дані | 16-біт або 8-біт: SCN, TIFF, JPEG файли |
Направлення плоскості зображення | динамічне, попередньо каліброване та оптимізоване під застосування | Маса | 35 кг |
Апаратні характеристики | Габарити (Д х Ш х В) | 61 х 51 х 53 см | |
Функціональність сенсорного екрану | чутливість до одночасно кількох дотиків (2 точок) 12,1" дисплей | Робоча напруга | 100 - 250 В |
Максимальна площа зображення | 21 х 16,8 см | Робоча температура | 10 - 28 ͦС |
Детектор | ПЗЗ з охолодженням, 6 мегапікселів | Робоча вологість | 10 - 85% відносної вологості (без конденсації) |
